کلید اتوماتیک کامپکت MCCB اشنایدر چیست؟
کلید اتوماتیک کامپکت یا MCCB (Molded Case Circuit Breaker) یکی از تجهیزات اصلی حفاظت مدار است که از مدار در برابر اضافهبار، اتصال کوتاه و خطای نشتی محافظت میکند.
کلیدهای MCCB اشنایدر، بهویژه سریهای NSX، CVS و Compact NSXm، قابلیت تنظیم پارامترهای حفاظتی را دارند که در این مقاله بهصورت گامبهگام نحوه تنظیم آنها را یاد میگیرید.
پارامترهای حفاظتی MCCB اشنایدر
کلیدهای MCCB اشنایدر بسته به مدل (Thermal Magnetic یا Micrologic) دارای پارامترهای زیر هستند:
| نوع حفاظت | نام پارامتر | وظیفه |
|---|---|---|
| اضافهبار | Ir یا Long Time Pickup | تعیین جریان مجاز مداوم |
| تأخیر اضافهبار | tr یا Long Time Delay | زمان واکنش در اضافهبار |
| اتصال کوتاه لحظهای | Ii یا Instantaneous Pickup | قطع سریع در اتصال کوتاه |
| اتصال کوتاه زمانی | Isd یا Short Time Pickup | حفاظت تأخیری در جریانهای زیاد |
| تأخیر زمانی اتصال کوتاه | tsd | تأخیر قطع برای هماهنگی حفاظتی |
| خطای زمین | Ig یا Ground Fault Pickup | حفاظت در برابر جریان نشتی زمین |
انواع یونیت حفاظتی در MCCB اشنایدر
-
حرارتی مغناطیسی (Thermal Magnetic)

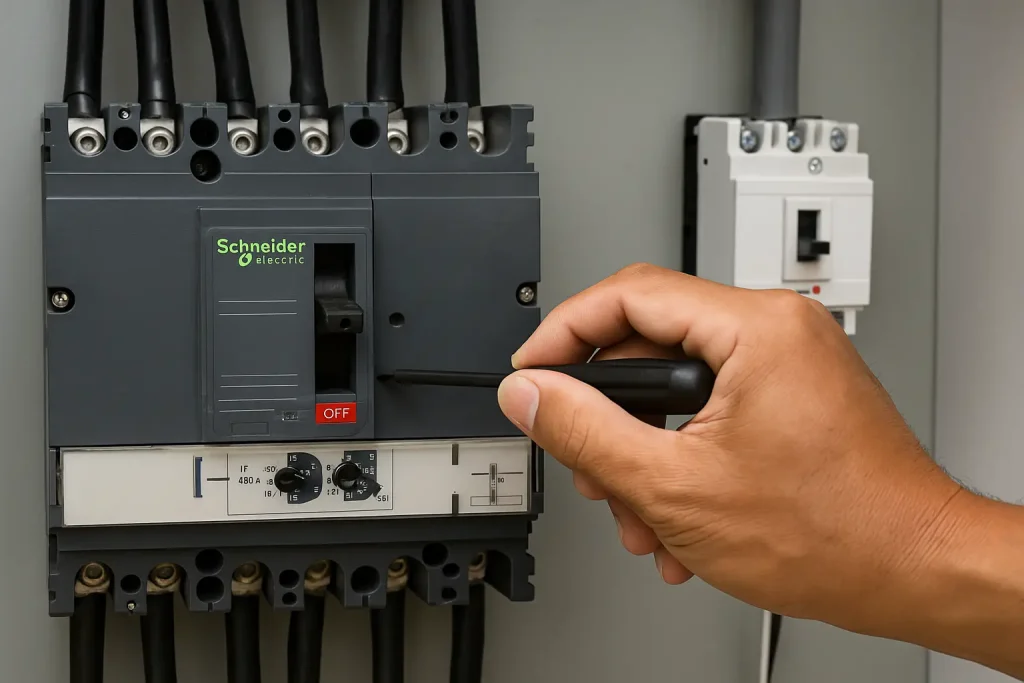

تنظیم دستی از طریق پیچهای روی بدنه کلید.
مناسب تابلوهای ساده و عمومی. -
الکترونیکی (Micrologic Unit)
دارای صفحه نمایش و دکمههای تنظیم.
قابلیت تنظیم دقیق، ثبت خطا و ارتباط هوشمند دارد.
آموزش تنظیم پارامترهای MCCB سری Micrologic
در کلیدهای Compact NSX یا CVS مجهز به Micrologic، مراحل زیر را انجام دهید:
1. ورود به منوی تنظیمات
پس از روشن شدن MCCB:
-
دکمه Set را فشار دهید تا وارد منوی تنظیمات شوید.
-
با دکمههای ▲▼ پارامتر مورد نظر را انتخاب کنید.
2. تنظیم جریان نامی (Ir)
-
مقدار Ir معمولاً بهصورت درصدی از جریان نامی کلید (In) تنظیم میشود.
مثال:-
کلید 250 آمپر → Ir = 0.8 × In = 200A
-
-
با چرخاندن دکمه یا فشردن کلیدهای ▲▼ مقدار دلخواه را تنظیم کنید.
3. تنظیم تأخیر اضافهبار (tr)
-
این پارامتر مشخص میکند که پس از چند ثانیه اضافهبار باعث قطع مدار شود.
-
مقدار معمول: tr = 3 تا 10 ثانیه
-
در موتورهای القایی بهتر است tr کمی بیشتر باشد تا در لحظه استارت، کلید قطع نکند.
4. تنظیم جریان لحظهای (Ii)
-
برای حفاظت در برابر اتصال کوتاه لحظهای بهکار میرود.
-
مقدار پیشنهادی: 5 تا 10 برابر Ir
مثال: اگر Ir=200A، پس Ii=1000 تا 2000A.
5. تنظیم حفاظت زمین (Ig) و زمان آن (tg)
در مدلهایی که قابلیت Earth Fault دارند:
-
مقدار Ig معمولاً بین 20 تا 40 درصد جریان نامی تنظیم میشود.
-
مقدار tg معمولاً بین 0.1 تا 0.5 ثانیه انتخاب میشود.
نکات مهم در تنظیم MCCB اشنایدر
-
تنظیم جریانهای حفاظتی باید با توجه به جریان نامی تجهیزات پاییندست انجام شود.
-
در تابلوهای چند سطحی، تأخیر زمانی را طوری تنظیم کنید که هماهنگی حفاظتی (Selectivity) برقرار بماند.
-
قبل از روشن کردن کلید، همه پیچهای تنظیم را بررسی کنید تا در حالت پیشفرض کارخانه نباشند.
-
از تمیز بودن ترمینالها و اتصالات مطمئن شوید.
نمونه تنظیم واقعی برای کلید Compact NSX 250A
| پارامتر | مقدار | توضیح |
|---|---|---|
| Ir | 200A | 0.8×In |
| tr | 6s | زمان قطع در اضافهبار |
| Isd | 1200A | حدود 6×Ir |
| tsd | 0.2s | تأخیر اتصال کوتاه |
| Ii | 2000A | قطع لحظهای |
| Ig | 80A | حفاظت زمین |
| tg | 0.3s | تأخیر حفاظت زمین |
خرید MCCB اشنایدر از اطلس اشنایدر
در فروشگاه اطلس اشنایدر انواع کلید اتوماتیک کامپکت سری NSX، CVS و NSXm با قابلیت تنظیم دقیق پارامترهای حفاظتی عرضه میشوند.
📞 برای مشاوره و تنظیم حرفهای کلیدها با کارشناسان ما تماس بگیرید.
مشاهده قیمت MCCB اشنایدر
❓ سوالات متداول
۱. تفاوت Ir و In در MCCB چیست؟
In جریان نامی کلید است، اما Ir جریان قابل تنظیم برای حفاظت اضافهبار است که معمولاً درصدی از In است.
۲. اگر MCCB بیش از حد سریع قطع کند چه کنیم؟
مقدار tr (تأخیر زمانی) را افزایش دهید تا در استارت موتور مدار قطع نشود.
۳. آیا همه مدلهای MCCB قابلیت تنظیم حفاظت زمین دارند؟
خیر، این ویژگی فقط در مدلهای مجهز به یونیت Micrologic با کد “E” وجود دارد.
جمعبندی
با تنظیم صحیح پارامترهای حفاظتی MCCB اشنایدر میتوان از تجهیزات در برابر خطاهای الکتریکی محافظت کرد و هماهنگی حفاظتی دقیقتری در تابلو برق ایجاد نمود.
دقت در انتخاب مقادیر Ir، Ii و tr موجب افزایش عمر تجهیزات و کاهش خاموشیهای ناخواسته میشود.
