6,250,000تومان

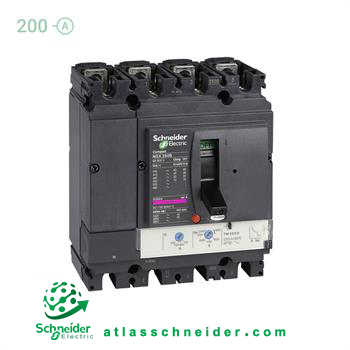

کلید اتوماتیک LV431681 از شرکت اشنایدر، یک تجهیز حفاظتی است که در برابر جریان های اضافه و اتصال کوتاه در مدارهای الکتریکی، تشخیص داده و آنها را قطع می کند. این کلید با قابلیت قطع جریان تا ۲۵ کیلوآمپر، ولتاژ عملیاتی ۶۹۰ ولت AC و دارا بودن واحد تریپ حرارتی مغناطیسی با رنج قابل تنظیم تا ۵۰A، حفاظت مناسبی را برای مدارهای الکتریکی فراهم می کند. این کلید اتوماتیک با ترکیب تریپ های حرارتی و مغناطیسی، برای حفاظت از مدارها در برابر بارهای حرارتی زیاد و جریان های ناشی از اتصال کوتاه، مناسب است.
کلید اتوماتیک کامپکت، یک نوع کلید قطع بار الکتریکی از شرکت اشنایدر است که برای حفظ سیستم های برقی، از جمله موتورها و سیستم های روشنایی صنعتی و دیگر مصرف کننده ها، طراحی شده است. این کلید هدف اصلی خود را در محافظت و قطع کردن مدار در برابر وقوع اتصال کوتاه، برگشت جریان، افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه (اضافه بار) دنبال می کند.
از آنجا که این کلیدها به دلیل فشرده بودن و اندازه کوچک خود، به کلیدهای اتوماتیک کامپکت شهرت دارند، آنها امکان قطع مدار را در حالتی که برق شبکه وصل است، فراهم می کنند. این ویژگی مخصوصا در مدارات با فشار متوسط و قوی به عنوان یک مزیت بسیار ارزشمند مطرح می شود.
| مشخصات فنی | |
| دامنه | ComPact |
| نام محصول | ComPact NSX |
| نام کوتاه دستگاه | NSX250H |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 4 پل (4Poles) |
| محافظ پل | 3t |
| جریان نامی [IN] | 200A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA at 240 V AC 50/60 Hz conforming to UL 508 65kA at 480 V AC 50/60 Hz conforming to UL 508 10kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 100kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 65kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 70kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 15kA at 600 V AC 50/60 Hz conforming to UL 508 |
| سطح عملکرد | H 70 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 10 kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 100 kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 35 kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 50 kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 65 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 70 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 140mm |
| عمق | 86mm |
| وزن خالص | 2.8kg |
| شرایط محیطی | |
| دوام مکانیکی | 20000cycles |
| دوام الکتریکی | 5000cycles at 690 V In 10000cycles at 690 V In/2 10000cycles at 440 V In 20000cycles at 440 V In/2 |
| اتلاف نیرو در هر پل | – |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | – |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 200A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 5…10 x In |
| حفاظت در برابر نشت زمین | Without |
