6,250,000تومان
کلید اتوماتیک کامپکت اشنایدر NSX، یک تجهیز حفاظتی است که برای حفاظت از تجهیزات الکتریکی، دستگاه های صنعتی، و مدارات روشنایی در محیط های صنعتی و مسکونی در برابر اضافه بار و اتصال کوتاه مورد استفاده قرار می گیرد. این کلید به صورت خودکار عمل می کند و برای تشخیص جریان های ناشی از اضافه بار یا اتصال کوتاه به کار می رود. عملکرد اصلی آن شامل قطع جریان برق پس از تشخیص خطا است. به عنوان یک جایگزین دائمی برای فیوزها که باید پس از عملکرد یکباره جایگزین شوند، کلید اتوماتیک کامپکت قابلیت بازنشانی (دستی یا خودکار) را داراست و می تواند بلافاصله پس از قطع مدار به کار خود ادامه دهد. در صورت بسته شدن کلید بر روی یک مدار اتصال کوتاه، رله اضافه جریان کلید به سرعت مدار را قطع می کند.

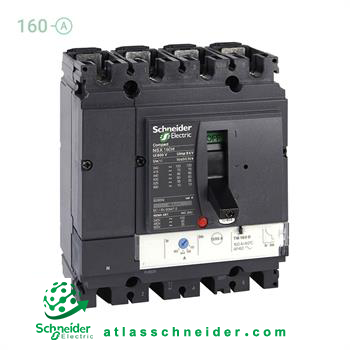

کلید اتوماتیک LV430850 اشنایدر یک تجهیز حفاظتی 4 پل با 3 واحد حفاظتی می باشد که جریان های ناشی از اضافه بار یا اتصال کوتاه را تشخیص داده و مدار الکتریکی را قطع می کند. این کلید NSX160N با قدرت قطع (Icu) 50 کیلوآمپر در فرکانس 50/60 هرتز و ولتاژ AC 415 ولت عملیاتی نامی (Ue) 690 ولت AC در فرکانس 50/60 هرتز عرضه می شود. واحد تریپ حرارتی مغناطیسی (TMD) این محصول دارای رنج قابل تنظیم تا 160A می باشد و حفاظت اضافه بار حرارتی قابل تنظیم و حفاظت مغناطیسی ثابت را ارائه می دهد. ابعاد این کلید حرارتی به ترتیب برابر با 140*161*86 میلی متر است. این تجهیز با استانداردهای IEC 60947، CCC و EAC سازگار بوده و عرضه می شود.
| مشخصات فنی | |
| دامنه | ComPact |
| نام محصول | ComPact NSX |
| نام کوتاه دستگاه | NSX160N |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 4 پل (4Poles) |
| محافظ پل | 3t |
| جریان نامی [IN] | 160A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA at 240 V AC 50/60 Hz conforming to UL 508 10kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 600 V AC 50/60 Hz conforming to UL 508 50kA at 480 V AC 50/60 Hz conforming to UL 508 36kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | N 50 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 10 kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35 kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 36 kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 50 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 90 kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 140mm |
| عمق | 86mm |
| وزن خالص | 2.6kg |
| شرایط محیطی | |
| دوام مکانیکی | 40000cycles |
| دوام الکتریکی | 7500cycles at 690 V In 15000cycles at 690 V In/2 20000cycles at 440 V In 40000cycles at 440 V In/2 |
| اتلاف نیرو در هر پل | – |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | – |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 160A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 1250A |
| حفاظت در برابر نشت زمین | Without |
