6,250,000تومان

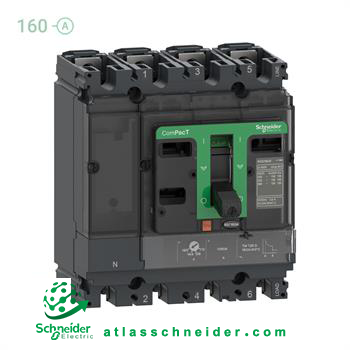

این کلید 4 پلی با حفاظت 3 پلی و کد فنی C16F6TM160، یک دستگاه حفاظتی است که می تواند جریان ناشی از اضافه بار یا اتصال کوتاه را تشخیص داده و مدار الکتریکی را قطع کند. دارای قدرت قطع (Icu) برابر با 36 کیلوآمپر در فرکانس 50/60 هرتز و ولتاژ 415 ولت AC است. ولتاژ عملیاتی نامی (Ue) این کلید 690 ولت AC در فرکانس 50/60 هرتز دارد. این محصول دارای واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 160 آمپر است که حفاظت قابل تنظیم اضافه بار حرارتی و حفاظت غیر قابل تنظیم مغناطیسی را فراهم می کند. ابعاد این کلید اتوماتیک 86*161*140 میلی متر است و با استانداردهای بین المللی IEC 60947، CCC و EAC سازگار است.
نکات انتخاب کلید اتوماتیک کامپکت عبارت است از:
نیازهای کاری: مطابقت ولتاژ و جریان با نیازهای صنعتی.
کیفیت و مقاومت: انتخاب کلید با ساختار مقاوم برای محیط های سخت.
برند: انتخاب برند با اعتماد و تجربه در بازار صنعتی.
مقایسه قیمت: بررسی قیمت ها و انتخاب گزینه با کیفیت مناسب و قیمت منطقی.
مشخصات فنی: اطمینان از تطابق مشخصات فنی با نیازهای کاری.
نحوه نصب: اطمینان از سهولت و صحت نصب کلید در سیستم.
گارانتی و خدمات پس از فروش: توجه به گارانتی و خدمات پس از فروش.
بررسی نظرات کاربران: مطالعه نظرات و تجربیات کاربران در مورد عملکرد و کیفیت کلید.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSXm160F |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 4 پل (4Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 160A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 30kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 22kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 8kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 480 V AC 50/60 Hz conforming to UL 508 |
| سطح عملکرد | F 36 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 85kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 30kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 22kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 8kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 140mm |
| عمق | 86mm |
| وزن خالص | 2.6kg |
| شرایط محیطی | |
| دوام مکانیکی | 40000cycles |
| دوام الکتریکی | 40000 cycles at 440 V In/2 20000 cycles at 440 V In 15000 cycles at 690 V In/2 7500 cycles at 690 V In |
| اتلاف نیرو در هر پل | 13.95W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 160A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 1250A |
| حفاظت در برابر نشت زمین | Without |
