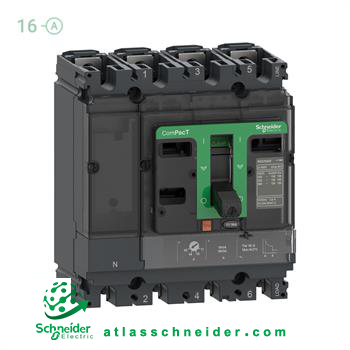

کلید اتوماتیک 4 پل اشنایدر با حفاظت 3 پل و کد فنی C10F6TM016 یک تجهیز حفاظتی است که به منظور تشخیص و جلوگیری از جریان ناشی از اضافه بار یا اتصال کوتاه در مدار الکتریکی طراحی شده است. این کلید اتوماتیک با قدرت قطع (Icu) برابر با 36 کیلوآمپر در فرکانس 50/60 هرتز و ولتاژ 415 ولت AC عمل می کند. ولتاژ عملیاتی نامی (Ue) این قطعه 690 ولت AC در فرکانس 50/60 هرتز می باشد.
این محصول دارای واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 16 آمپر است که حفاظت قابل تنظیم از اضافه بار حرارتی و حفاظت غیر قابل تنظیم مغناطیسی را فراهم می کند. ابعاد این کلید اتوماتیک (MCCB) به ترتیب برابر با 86*161*140 میلی متر است. این قطعه با رعایت استانداردهای بین المللی IEC 60947، CCC و EAC تولید و به بازار عرضه می شود.
کلیدهای کامپکت با حفاظت های اضافه بار، اتصال کوتاه و نشتی جریان زمین به دو گروه زیر تقسیم می شوند:
کلید اتوماتیک کامپکت غیر قابل تنظیم: این نوع کلید کامپکت با تنظیمات ثابت برای حفاظت از اضافه بار، اتصال کوتاه و جلوگیری از نشتی جریان زمین طراحی شده است. کلید اتوماتیک کامپکت با امکانات استاندارد ارائه می شوند و تنظیمات آن ها به صورت ثابت و غیر قابل تغییر می باشد.
کلید اتوماتیک کامپکت قابل تنظیم: در این گروه، کلیدهای کامپکت امکان تنظیمات مختلف برای حفاظت از اضافه بار، اتصال کوتاه و نشتی جریان زمین را فراهم می کنند. کاربران می توانند تنظیمات این کلیدها را بر اساس نیازهای خاص خود تغییر دهند، امکانی که افزایش انعطاف پذیری و کارایی در حفاظت از تجهیزات برقی فراهم می کند.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSX100F |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 4 پل (4Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 16A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 25kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 22kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 8kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | F 36 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 85kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 12kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 11kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 4kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 140mm |
| عمق | 86mm |
| وزن خالص | 2.4kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 50000cycles at 440 V In/2 30000cycles at 440 V In 20000cycles at 690 V In/2 10000cycles at 690 V In |
| اتلاف نیرو در هر پل | 2.92W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 16A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 190A |
| حفاظت در برابر نشت زمین | Without |
