6,250,000تومان

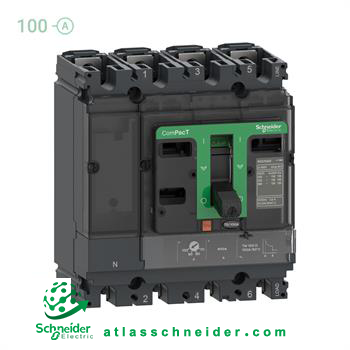

ویژگی های کلید اتوماتیک کامپکت C10F6TM100 اشنایدر بسیار توانمند و مبتنی بر تکنولوژی پیشرفته ای است. این کلید یک تجهیز حفاظتی است که به طور هوشمندانه جریان های اضافه بار یا اتصال کوتاه را تشخیص می دهد و باعث قطع مدار الکتریکی می شود.
قدرت قطع (Icu) این کلید به میزان 36 کیلوآمپر در فرکانس 50/60 هرتز با ولتاژ 415 ولت AC است. این کلید قادر است با ولتاژ عملیاتی نامی (Ue) 690 ولت AC در فرکانس 50/60 هرتز عمل کند.
این محصول با داشتن واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 100 آمپر، امکان تنظیم حفاظت از اضافه بار حرارتی و حفاظت غیر قابل تنظیم مغناطیسی را فراهم می کند. ابعاد این کلید اتوماتیک (MCCB) به ترتیب برابر با 86*161*140 میلی متر است که از نظر فیزیکی مناسب برای نصب در تابلوهای الکتریکی است.
این محصول با رعایت استانداردهای بین المللی IEC 60947، CCC و EAC تولید و به بازار عرضه می شود که این امر نشان از کیفیت و استاندارد بالای آن دارد.
نکاتی که باید در نظر گرفته شوند هنگام خرید کلید کامپکت برای برق صنعتی می تواند تفاوتی در کارایی و عملکرد آن ها داشته باشد.
نوع ولتاژ سیستم برق: این مورد بسیار حیاتی است. کلید باید با ولتاژ سیستم برق شما همخوانی داشته باشد، در غیر این صورت ممکن است عملکرد کلید دچار مشکل شود یا حتی آسیب ببیند.
ظرفیت جریان: مطمئن شوید که ظرفیت جریان کلید با نیاز مصرفی برق مورد نظر شما هماهنگ است. این امر از اهمیت بالایی برخوردار است و برای کارکرد صحیح و پایدار کلید ضروری است.
نوع کاربری: کلید باید براساس نوع و کاربرد مورد نیاز انتخاب شود. ممکن است برای صنایع مختلف، نیازها و ویژگی های محافظتی متفاوتی داشته باشند.
مقاومت در برابر شرایط محیطی: مهم است که کلید اتوماتیک مورد نظر در برابر شرایط محیطی مختلف مقاومت داشته باشد، مانند رطوبت، گرد و غبار، دما و اشعه UV.
نوع ترمینال: اطمینان حاصل کنید که نوع ترمینال کلید با ترمینال های موجود در سیستم برق شما سازگاری داشته باشد.
برند و کیفیت: انتخاب برندهای معتبر و با تجربه می تواند به عملکرد بهتر و مقاومت بیشتر کلید کمک کند. این برندها عموما دارای استانداردهای کیفیتی بالا و تضمین عملکردی دقیق تر هستند.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSX100F |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 4 پل (4Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 100A at 50 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 25kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 22kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 8kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | F 36 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 85kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 12kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 11kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 4kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 140mm |
| عمق | 86mm |
| وزن خالص | 2.4kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 50000cycles at 440 V In/2 30000cycles at 440 V In 20000cycles at 690 V In/2 10000cycles at 690 V In |
| اتلاف نیرو در هر پل | 8.8W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 100A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 800A |
| حفاظت در برابر نشت زمین | Without |
