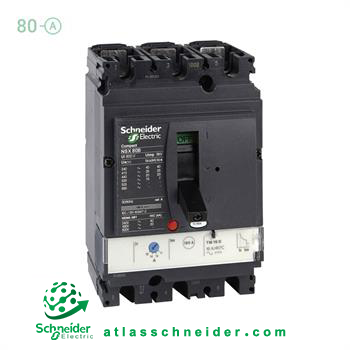

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 3 پل 80 آمپر NSX LV429841 -قدرت قطع 50 کیلوآمپر (TYPE N)

کلیدهای کامپکت NSX اشنایدر

کلیدهای کامپکت NSX اشنایدر با بهره گیری از تکنولوژی آینده نگر و رعایت استانداردهای بین المللی، جایگاه ویژه ای در صنعت تجهیزات الکتریکی LV دارند. این کلیدها توانایی پوشش نیازهای گسترده ای از صنایع مختلف را دارند و گستره ظرفیت عملکرد آن ها بسیار وسیع می باشد، که شامل اکثر رنج های موجود در این دسته از تجهیزات است.
واحدهای نظارت بر قدرت و جریان در کلیدهای NSX اشنایدر به طور ویژه طراحی شده اند، این طراحی منجر به افزایش ایمنی و اعتماد کلید NSX اشنایدر شده است. این ویژگی ها باعث می شوند که این کلیدها علاوه بر توانایی پوشش گسترده از نیازهای صنایع، دارای ایمنی و قابلیت اطمینان بالایی باشند و به عنوان یکی از گزینه های برتر در زمینه تجهیزات الکتریکی مورد توجه قرار بگیرند.

مشخصات کلید اتوماتیک کامپکت LV429841 اشنایدر

کد فنی LV429841 یک کلید اتوماتیک NSX100 اشنایدر است که از واحد حفاظت TM-D برای محافظت از تجهیزات الکتریکی در برابر اتصال کوتاه و اضافه بار استفاده می کند. این کلید اتوماتیک دارای قابلیت تنظیم جریان نامی از 56 تا 80 آمپر است که این امکان را به کاربر می دهد تا جریان مورد نیاز خود را در این محدوده تعیین کند. همچنین، دارای قدرت قطعی برابر با 50 کیلو آمپر می باشد که به عنوان آستانه ی قطع مدار در مواجهه با جریان های بالا عمل می کند.
کلید اتوماتیک کامپکت، به عنوان یک MCCB (مدار ترکیبی قطع کننده دوقطبه) با سه پل، از منبع AC (جریان متناوب) تغذیه می شود و با استفاده از واحد حفاظت TM-D، قابلیت محافظت از مدارها و تجهیزات الکتریکی را در برابر اتصال های کوتاه و بارهای زیاد فراهم می کند. این نوع از کلیدهای اتوماتیک به عنوان یکی از مهمترین و کاربردی ترین تجهیزات در سیستم های توزیع برق به شمار می آید، زیرا امکانات محافظتی و تنظیمی آنها برای ایمنی و عملکرد بهینه در سیستم های الکتریکی حائز اهمیت است.

مشخصات فنی
دامنه	ComPact
نام محصول	ComPact NSX
نام کوتاه دستگاه	NSX100N
نوع محصول	Circuit breaker
برنامه کاربردی دستگاه	Distribution
تعداد پل	3 پل (3Poles)
محافظ پل	3t
جریان نامی [IN]	80A at 40 °C
ولتاژ عملیاتی نامی [UE]	690V AC 50/60 Hz
نوع شبکه	AC
فرکانس شبکه	50/60Hz
مناسب بودن برای جداسازی	Yes conforming to EN/IEC 60947-2
رده بندی	Category A
ظرفیت قطع اتصال کوتاه [ICU]	85kA at 240 V AC 50/60 Hz conforming to UL 508 10kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 600 V AC 50/60 Hz conforming to UL 508 50kA at 480 V AC 50/60 Hz conforming to UL 508 36kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
سطح عملکرد	N 50 kA 415 V AC
نام واحد بازنشانی	TM-D
تکنولوژی بازنشانی	Thermal-magnetic
نوع کنترل	Toggle
حالت نصب قطع کننده مدار	Fixed
ولتاژ عایق نامی [UI]	800V AC 50/60 Hz
ولتاژ مقاومت در برابر ضربه [UIMP]	8kV
قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS]	10kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
مشخصات ظاهری
ارتفاع	161mm
عرض	105mm
عمق	86mm
وزن خالص	2.05kg
شرایط محیطی
دوام مکانیکی	50000cycles
دوام الکتریکی	5000cycles at 690 V In 10000cycles at 690 V In/2 10000cycles at 440 V In 20000cycles at 440 V In/2
اتلاف نیرو در هر پل
پشتیبانی نصب	Backplate
نحوه ی قرار گرفتن
اتصال سر بالا	Front
اتصال منفی	Front
اتصال به زمین	35mm
نوع حفاظت	L : for overload protection (thermal) I : for short-circuit protection (magnetic)
رتبه ظرفیت شکست	80A at 40 °C
نوع تنظیم پیک آپ طولانی مدت [Ir]	Adjustable
محدوده تنظیم حفاظت طولانی مدت [Ir]	0.7…1 x In
نوع تنظیم تاخیر حفاظت طولانی [tr]	Fixed
نوع تنظیم پیک آپ حافظت لحظه ای [II]	Fixed
محدوده تنظیم حفاظت لحظه ای [II]	640A
حفاظت در برابر نشت زمین	Without
