6,250,000تومان

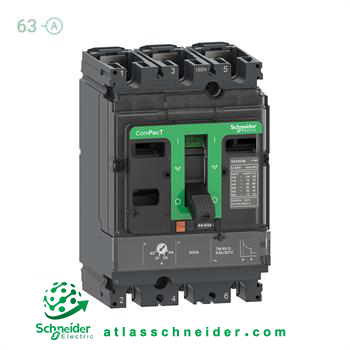

کلید اتوماتیک کامپکت C10B3TM063 اشنایدر یکی از تجهیزات حفاظتی است که با توانایی تشخیص جریان های اضافه ی بار یا اتصال های کوتاه، مدارهای الکتریکی را به طور خودکار قطع می کند. این کلید دارای سه پل حفاظتی است و با کد فنی خاص خود، ظرفیت قطع جریان (Icu) برابر با 25 کیلوآمپر در فرکانس 50/60 هرتز و ولتاژ 415 ولت AC را داراست. ولتاژ عملیاتی نامی (Ue) این کلید 690 ولت AC است و از واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 63 آمپر برخوردار است. این واحد تریپ حفاظتی قابل تنظیم برای حرارت زیاد اضافه بار و حفاظت غیر قابل تنظیم در مقابل جریان های مغناطیسی است.
ابعاد این کلید اتوماتیک (MCCB) به ترتیب برابر با 86*161*105 میلی متر است. تولید و عرضه این محصول بر اساس استانداردهای بین المللی مانند IEC 60947، CCC و EAC انجام می شود، که این نکته نشان دهندهی استاندارد بودن و کیفیت بالای این تجهیز در محیط های صنعتی مختلف است.
نکات مهم در خرید کلید کامپکت برای برق صنعتی باید به جزئیات دقت کنید:
ولتاژ و نوع سیستم برق: تطابق نوع ولتاژ کلید با سیستم برق مهم است. باید از مطابقت آن با نوع سیستم برق مورد استفاده اطمینان حاصل کرد.
ظرفیت جریان: بر اساس نیازهای مصرف برق، ظرفیت جریان کلید باید به طور دقیق تعیین شود تا با میزان مصرف برق موجود هماهنگ باشد.
نوع کاربری: نوع کاربری کلید اتوماتیک باید با کاربرد موردنظر همخوانی داشته باشد، به ویژه در مورد ویژگی های محافظتی مهم است.
مقاومت در برابر شرایط محیطی: مهم است که کلید اتوماتیک مورد نظر در برابر شرایط مختلف محیطی مانند رطوبت، گرد و غبار و دما مقاومت داشته باشد.
نوع ترمینال: نوع ترمینال کلید باید با ترمینال های موجود در سیستم برق سازگاری داشته باشد تا به درستی و به طور مطلوبی متصل شود.
برند و کیفیت: انتخاب برند با تجربه و کیفیت برتر می تواند عملکرد بهتر و مقاومت بیشتری را در طولانی مدت ارائه دهد. این امر از اهمیت زیادی برخوردار است.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSX100B |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 3 پل (3Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 63A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 40kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 25kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 20kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 15kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | B 25 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 40kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 25kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 7kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 105mm |
| عمق | 86mm |
| وزن خالص | 2.05kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 50000cycles at 440 V In/2 30000cycles at 440 V In 20000cycles at 690 V In/2 10000cycles at 690 V In |
| اتلاف نیرو در هر پل | 8.61W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 63A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7-1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 500A |
| حفاظت در برابر نشت زمین | Without |
