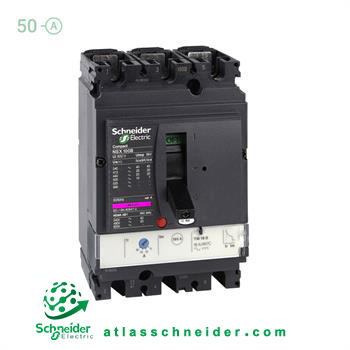

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 3 پل 50 آمپر NSX LV429673 -قدرت قطع ۷۰ کیلوآمپر (TYPE H)

مشخصات کلید اتوماتیک کامپکت LV429673 اشنایدر

این کلید اتوماتیک با کد فنی LV429673 از واحد حفاظت حرارتی-مغناطیسی یا TM-D استفاده می کند تا از تجهیزات الکتریکی در برابر دو عامل خطرناک، یعنی اتصال کوتاه و افزایش بار، محافظت کند. جریان نامی این کلید سه پل NSX100 از 35 تا 50 آمپر قابل تنظیم است و قدرت قطعی آن برابر با 70 کیلو آمپر می باشد. این کلیدهای اتوماتیک از منبع AC برای تغذیه استفاده می کنند.
اتصال کوتاه و افزایش بار از جمله خطرات اساسی در تجهیزات الکتریکی هستند و برای جلوگیری از آسیب و حفاظت از آن ها، از کلید اتوماتیک کامپکت استفاده می شود. کاربردهای این کلیدها در صنایع نفت و گاز، صنعت دریایی، سیستم های توزیع برق و حفاظت از ژنراتورها از جمله مهم ترین کاربردهای آن ها می باشد.

نحوه ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر LV429673

در واحد تریپ TM-D یا حرارتی-مغناطیسی کلید اتوماتیک سه پل 50 آمپر 70 کیلو آمپر اشنایدر، جریان نامی Ir قابل تنظیم است اما جریان مغناطیسی Im ثابت است و قابل تنظیم نیست. اگر جریانی که از کلید عبور می کند، از مقدار تنظیم شده برای جریان نامی بیشتر شود و در مدت زمان مشخصی پایین نیاید، بی متال گرم می شود و با برخورد به میله ی تریپ، برق را قطع می کند. این فرآیند حفاظت حرارتی را با تأخیری مشخص فعال می کند.
اما اگر جریان عبوری از کلید، از مقدار جریان مغناطیسی بیشتر باشد، میدان مغناطیسی قوی در سیم پیچ مغناطیسی ایجاد می شود که می تواند هسته ی سیم پیچ را به میله ی تریپ حرکت دهد. این حرکت باعث قطع برق بدون هیچ تاخیری می شود و این واحد حفاظت مغناطیسی بدون تأخیر عمل می کند تا تجهیزات را از خطرات جدی محافظت کند.

مشخصات تخصصی
کدفنی	NSX LV429673
تعداد پل	3 پل
قدرت قطع	70 کیلوآمپر – TYPE H
حالت نصب	ساده
میکرولاجیک
