6,250,000تومان

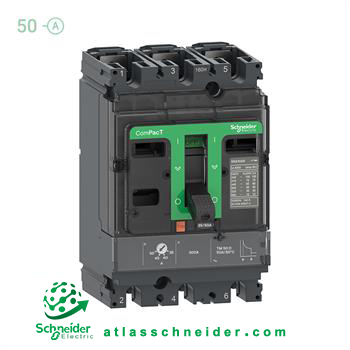

کلید اتوماتیک کامپکت C10F3TM050، یکی از دستگاه های حفاظتی مهم در صنعت توزیع برق است. این دستگاه یک قطع کننده مدار است که جزئی از سری جدید کلید های کامپکت محسوب می شود و به منظور استفاده در سیستم های توزیع برق طراحی شده است.
این محصول NSX100F دارای سه پل است که سه پل از محافظت نیز برخوردار است. با رنج جریان نامی 50 آمپر در 40 درجه سانتی گراد، قادر به تحمل جریان های بالا با ولتاژ کاری VAC690 در شبکه AC و با فرکانس 50-60 هرتز می باشد. ظرفیت قطع نهایی آن نیز در ولتاژهای مختلف اعم از 525VAC، 500VAC، 440VAC، 380/415VAC، 660/690VAC و 220/240 را مشخص می کند.
این دستگاه از واحد حفاظتی با تکنولوژی حرارتی – مغناطیسی استفاده می کند و دارای تنظیم های مختلفی برای جریان اضافه بار و اتصال کوتاه لحظه ای می باشد. کلید اتوماتیک کامپکت دارای رنج مکانیکی و الکتریکی قابل توجهی است و با دوام مکانیکی 50000 بار، دوام الکتریکی برای ولتاژهای مختلف را نیز داراست.
خواص فیزیکی این دستگاه از نظر ابعادی به طول 161 میلی متر، عرض 105 میلی متر و عمق 86 میلی متر می رسد و دارای وزن 2.05 کیلوگرم می باشد. با ارتباطات و اتصالات در فاصله مرکزی 35 میلی متر، دمای محیطی مجاز برای عملکرد و انبارداری و درجه ی حفاظت بر حسب IP و IK نیز مشخص شده است. این دستگاه با استانداردهای EN/IEC 60947، CCC، EAC و Marine سازگار است و با توجه به امکانات حفاظتی و دوام، به عنوان یک محصول ارزشمند در صنعت برق محسوب می شود.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSX100F |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 3 پل (3Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 50A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 25kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 22kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 8kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | F 36 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 85kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 36A at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 12kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 11kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 4kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 105mm |
| عمق | 86mm |
| وزن خالص | 2.05kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 50000 cycles at 440 V In/2 30000 cycles at 440 V In 20000 cycles at 690 V In/2 10000 cycles at 690 V In |
| اتلاف نیرو در هر پل | 4.11W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35MM |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 50A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 500A |
| حفاظت در برابر نشت زمین | Without |
