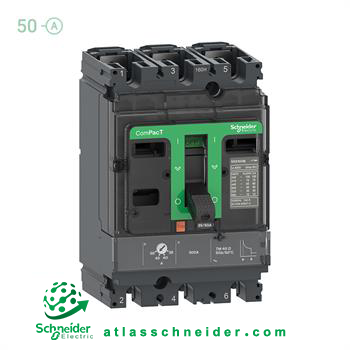

کلید اتوماتیک 3 پل اشنایدر با حفاظت 3 پل و کد فنی C10B3TM050 یک تجهیز حفاظتی برای مدارهای الکتریکی است که برای تشخیص جریان های اضافی یا اتصالات کوتاه طراحی شده است. این دستگاه توانایی قطع مدار الکتریکی را دارد و از حداکثر جریان قطع (Icu) 25 کیلوآمپر در فرکانس 50/60 هرتز با ولتاژ 415 ولت AC پشتیبانی می کند. ولتاژ عملیاتی نامی (Ue) این دستگاه 690 ولت AC در فرکانس 50/60 هرتز می باشد.
این تجهیز دارای واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 50 آمپر است که به شما امکان می دهد تا حفاظت اضافی از بار حرارتی را تنظیم و حفاظت ثابت از جریان های مغناطیسی را فراهم کنید. ابعاد این کلید اتوماتیک (MCCB) برابر با 86*161*105 میلی متر است. این محصول با رعایت استانداردهای بین المللی از جمله IEC 60947، CCC و EAC تولید و عرضه می شود.
کلید اتوماتیک 50 آمپر 25 کیلو اشنایدر C10B3TM050 یک دستگاه کنترلی الکتریکی است که قادر است جریان های مختلف در یک مدار را قطع و وصل کند. این کلید اتوماتیک قابلیت قطع و وصل کردن جریان های نامی را دارد و همچنین قابلیت قطع و وصل کردن جریان های اتصال کوتاه و اضافه بار را نیز دارا می باشد.
وظیفه اصلی کلید اتوماتیک کامپکت، قطع کردن مدار در مواجهه با بارهای اضافی مشخص شده است، به گونه ای که به کلید آسیب نرسد. این کلید اتوماتیک، نوعی ادغام از وسیله حفاظت از جریان های اضافی و یک کلید قطع را فراهم می کند، عملکردش شبیه به ترکیب کلیدهای معمولی با فیوز است.
کلید اتوماتیک C10B3TM050 همچنین قابلیت حفاظت در برابر اتصال به زمین را نیز دارد. این کلید دارای حفاظت موتوری و ژنراتوری بوده و دارای رله های میکرولوجیکی درون خود است. ساختار داخلی این کلید شامل سه کنتاکت اصلی (برای قدرت)، کنتاکت های فرعی (کمکی) و کنتاکت های جرقه گیر می باشد.
بدنه این کلید اتوماتیک از قالب های تزریقی با استحکام بالا ساخته شده است. یکی از ویژگی های مثبت این کلید، ابعاد کوچک آن و توانایی پشتیبانی از حفاظت های مورد نیاز برای یک مدار را در یک دستگاه فراهم می کند.
از جمله نقاط ضعف این محصول، دسترسی مشکل به سرویس و تعمیرات کلید است.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSX100B |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 3 پل (3Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 50A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 40kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 25kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 20kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 15kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | B 25 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 40kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 25kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 7kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 105mm |
| عمق | 86mm |
| وزن خالص | 2.05kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 50000cycles at 440 V In/2 30000cycles at 440 V In 20000cycles at 690 V In/2 10000cycles at 690 V In |
| اتلاف نیرو در هر پل | 4.11W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 50A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7-1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 500A |
| حفاظت در برابر نشت زمین | Without |
