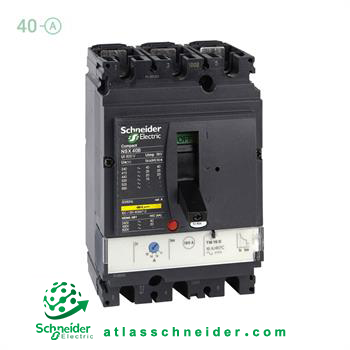

کد فنی LV429844 به کلید اتوماتیک کامپکت اشنایدر با واحد تریپ حرارتی – مغناطیسی یا TM-D اشاره دارد. این واحد تریپ حفاظتی از تجهیزات را در برابر اتصال کوتاه و اضافه بار فراهم می کند. با 3 پل و قابلیت تنظیم جریان از 28 تا 40 آمپر، این کلید دارای قدرت قطعی برابر با 50 کیلو آمپر است. این کلید کامپکت تنها با AC به عنوان منبع تغذیه عمل می کند.
واحد تریپ TM-D در کلید اتوماتیک کامپکت اشنایدر، یک تکنولوژی پیچیده است که از دو نوع حفاظت، حرارتی و مغناطیسی، برای حفاظت از تجهیزات الکتریکی استفاده می کند. قسمت حساس به حرارت در واحد TM-D از دو فلز با ضریب دمایی متفاوت تشکیل شده است. وقتی جریان از این قسمت عبور می کند، فلزات گرم می شوند و اگر جریان بیشتر از حد مجاز باشد، این فلزات منحنی می شوند و منجر به قطع برق می شود.
قسمت حساس به جریان نیز یک سیم پیچ با هسته ای متحرک است. وقتی جریان اتصال کوتاه از آن عبور می کند، یک میدان مغناطیسی ایجاد می شود که هسته سیم پیچ را به سمت میله تریپ حرکت می دهد و در نهایت به قطع برق منتهی می شود.
کلید اتوماتیک اشنایدر با استفاده از این تکنولوژی، یک محصول ایمن و قابل اعتماد است که برای حفاظت از تجهیزات الکتریکی در مقابل اتصال کوتاه و اضافه بار طراحی شده است.
| مشخصات فنی | |
| دامنه | ComPact |
| نام محصول | ComPact NSX |
| نام کوتاه دستگاه | NSX100N |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 3 پل (3Poles) |
| محافظ پل | 3T |
| جریان نامی [IN] | 40A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA at 240 V AC 50/60 Hz conforming to UL 508 10kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 600 V AC 50/60 Hz conforming to UL 508 50kA at 480 V AC 50/60 Hz conforming to UL 508 36kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | N 50 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 10kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 105mm |
| عمق | 86mm |
| وزن خالص | 2.05kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 10000cycles at 690 V In 20000cycles at 690 V In/2 30000cycles at 440 V In 50000cycles at 440 V In/2 |
| اتلاف نیرو در هر پل |  |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 40A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 500A |
| حفاظت در برابر نشت زمین | Without |
