کلید اتوماتیک کامپکت، که به صورت اختصاری با نام MCCB شناخته می شود (که مشتق شده از Molded Case Circuit Breaker است)، یک نوع بریکر است که می تواند مدار را قطع و وصل کند و در صنایع مختلف برای حفاظت از موتورها و سیستم های روشنایی به کار می رود. این کلیدها برای محافظت و جلوگیری از برگشت جریان، افت ولتاژ غیرمجاز، و کنترل جریان اضافه که توسط مصرف کننده ایجاد می شود (اضافه بار) و همچنین برای مقابله با اتصال کوتاه در مدارها طراحی شده اند. در گذشته، کلیدهای اولیه بزرگتر و بیشتری ابعاد داشتند، اما با توجه به فشرده تر شدن و کوچک تر شدن ابعاد، این بریکرها به کلید اتوماتیک کامپکت شناخته می شوند.

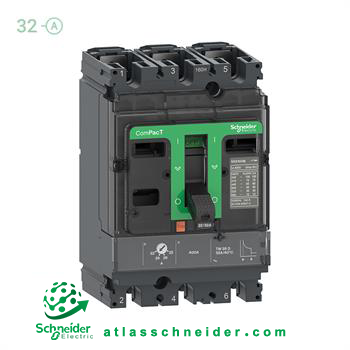

کلید کامپکت 32 آمپر 25 کیلو اشنایدر C10B3TM032، وظیفه ی قطع و وصل کردن در مدارات الکتریکی را بر عهده دارد. این کلید اتوماتیک قابلیت قطع و وصل کردن جریان نامی را داراست و همچنین قادر به قطع و وصل کردن جریان اتصال کوتاه و اضافه بار نیز می باشد. در مواقعی که بارهای اضافی از پیش تعیین شده باشند، این کلید بدون صدمه ی قابل توجه به خودش، مدار را قطع می کند. عملا این کلید، ترکیبی از وسیله ی حفاظتی برای جریان اضافی و یک کلید قطع است که نحوه عملکرد آن شبیه به یک کلید معمولی با فیوز است. همچنین این کلید دارای قابلیت حفاظت در برابر اتصال به زمین، حفاظت موتوری و ژنراتوری همراه با رله های میکرولوجیک داخلی است. ساختار داخلی این محصول از سه کنتاکت اصلی (قدرت)، کنتاکت های فرعی (کمکی) و کنتاکت های جرقه گیر تشکیل شده است. بدنه ی کلید اتوماتیک اشنایدر از قالب های تزریقی با استحکام بالا ساخته شده و از جمله ویژگی های مثبت آن، ابعاد کوچک و توانایی پشتیبانی از حفاظت های مورد نیاز مدار در یک کلید می باشد. با این حال، دسترسی به کلید برای خدمات و تعمیرات به سادگی مقدور نمی باشد.
| مشخصات فنی | |
| دامنه | ComPacT new generation |
| نام محصول | ComPacT NSX new generation |
| نام کوتاه دستگاه | NSX100B |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 3 پل (3Poles) |
| محافظ پل | 3D |
| جریان نامی [IN] | 32A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 40kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 25kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 20kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 15kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| سطح عملکرد | B 25 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed (ثابت-فیکس) |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 40kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 25kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 7kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 105mm |
| عمق | 86mm |
| وزن خالص | 2.05kg |
| شرایط محیطی | |
| دوام مکانیکی | 50000cycles |
| دوام الکتریکی | 50000cycles at 440 V In/2 30000cycles at 440 V In 20000cycles at 690 V In/2 10000cycles at 690 V In |
| اتلاف نیرو در هر پل | 4.03W |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | Horizontal and vertical Flat on the back |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 32A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7-1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 400A |
| حفاظت در برابر نشت زمین | Without |
