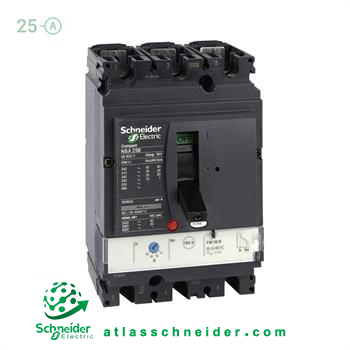

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 3 پل 25 آمپر NSX LV429846 -قدرت قطع 50 کیلوآمپر (TYPE N)

کلید اتوماتیک کامپکت LV429846

اشتباهات مانند اتصال کوتاه و اضافه بار، جزء اصلی عواملی هستند که می توانند به تجهیزات الکتریکی آسیب برسانند و خسارات جبران ناپذیری به سیستم های الکتریکی وارد کنند. کلیدهای اتوماتیک به منظور محافظت از اینگونه عوامل خطا، استفاده می شوند.
کاربردهای کلید اتوماتیک کامپکت اشنایدر در صنایع مختلفی از جمله صنعت نفت و گاز، صنعت دریایی و حفاظت از ژنراتورها و تجهیزات الکتریکی است. این کلیدها با فعال شدن در صورت وقوع خطای اتصال کوتاه یا افزودنی بار، سعی در جلوگیری از خسارت به تجهیزات و سیستم های الکتریکی دارند، به طوری که با قطع دادن جریان برق، از تجهیزات محافظت کنند و از وقوع خسارت جلوگیری نمایند.

ویژگی کلید اتوماتیک کامپکت LV429846 اشنایدر

کلید اتوماتیک با کد فنی LV429846 از سری NSX100 اشنایدر است. این کلید دارای ویژگی های مهم زیر است:
حفاظت حرارتی – مغناطیسی: این کلید برای حفاظت از تجهیزات الکتریکی از ترکیب حفاظت حرارتی و مغناطیسی استفاده می کند. این ویژگی ها به اجتناب از خطرات ناشی از گرمای بیش از حد یا جریان های نامناسب کمک می کنند.
جریان نامی قابل تنظیم 18 تا 25 آمپر: این کلید قادر به تنظیم جریان نامی بین 18 تا 25 آمپر است که به کاربر امکان می دهد مطابق با نیازهای خاص خود، جریان مدار را تنظیم کند.
قدرت قطع 50 کیلو آمپر: با قدرت قطع 50 کیلو آمپر، این کلید می تواند به صورت قطعی و سریع به جریان های نامناسب و خطرناک واکنش نشان دهد و از خطرات جبران ناپذیر به سیستم الکتریکی جلوگیری کند.
3 پل محافظت شده: کلید اتوماتیک این امکان را دارد که در 3 پل مختلف از مدار حفاظتی قرار گیرد، این امر باعث افزایش کارایی و قدرت حفاظتی آن می شود.
منبع تغذیه AC: این کلید تنها از منبع تغذیه AC برق تغذیه می شود، این ویژگی باعث سازگاری بهتر با بسیاری از محیط های الکتریکی می شود.
این ویژگی ها به کلید اتوماتیک کامپکت اشنایدر توانایی فعالیت در محیط های مختلف صنعتی را می دهد و از دقت و ایمنی بالایی برخوردار است.

مشخصات فنی
دامنه	ComPact
نام محصول	ComPact NSX
نام کوتاه دستگاه	NSX100N
نوع محصول	Circuit breaker
برنامه کاربردی دستگاه	Distribution
تعداد پل	3 پل (3Poles)
محافظ پل	3T
جریان نامی [IN]	25A at 40 °C
ولتاژ عملیاتی نامی [UE]	690V AC 50/60 Hz
نوع شبکه	AC
فرکانس شبکه	50/60Hz
مناسب بودن برای جداسازی	Yes conforming to EN/IEC 60947-2
رده بندی	Category A
ظرفیت قطع اتصال کوتاه [ICU]	85kA at 240 V AC 50/60 Hz conforming to UL 508 10kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 20kA at 600 V AC 50/60 Hz conforming to UL 508 50kA at 480 V AC 50/60 Hz conforming to UL 508 36kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
سطح عملکرد	N 50 kA 415 V AC
نام واحد بازنشانی	TM-D
تکنولوژی بازنشانی	Thermal-magnetic
نوع کنترل	Toggle
حالت نصب قطع کننده مدار	Fixed
ولتاژ عایق نامی [UI]	800V AC 50/60 Hz
ولتاژ مقاومت در برابر ضربه [UIMP]	8kV
قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS]	10kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
مشخصات ظاهری
ارتفاع	161mm
عرض	105mm
عمق	86mm
وزن خالص	2.05kg
شرایط محیطی
دوام مکانیکی	50000cycles
دوام الکتریکی	10000cycles at 690 V In 20000cycles at 690 V In/2 30000cycles at 440 V In 50000cycles at 440 V In/2
اتلاف نیرو در هر پل
پشتیبانی نصب	Backplate
نحوه ی قرار گرفتن
اتصال سر بالا	Front
اتصال منفی	Front
اتصال به زمین	35mm
نوع حفاظت	L : for overload protection (thermal) I : for short-circuit protection (magnetic)
رتبه ظرفیت شکست	25A at 40 °C
نوع تنظیم پیک آپ طولانی مدت [Ir]	Adjustable
محدوده تنظیم حفاظت طولانی مدت [Ir]	0.7…1 x In
نوع تنظیم تاخیر حفاظت طولانی [tr]	Fixed
نوع تنظیم پیک آپ حافظت لحظه ای [II]	Fixed
محدوده تنظیم حفاظت لحظه ای [II]	300A
حفاظت در برابر نشت زمین	Without
