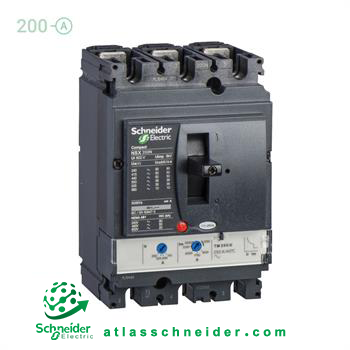

کد فنی LV431831 متعلق به سری NSX250 از کلیدهای اتوماتیک اشنایدر است. این کلید با 3 پل عمل می کند و دارای رنج جریان قابل تنظیم از 140 تا 200 آمپر می باشد. توانایی قطع کردن جریان های اتصال کوتاه تا 50 کیلو آمپر را دارد بدون اینکه به خود کلید آسیب برساند.
کامپکت های NSX تنها از منابع AC برای تغذیه استفاده می کنند. از آنجایی که اضافه بار و اتصال کوتاه به دو عامل اصلی خطاها در سیستم های الکتریکی تبدیل می شوند، استفاده از کلیدهای اتوماتیک برای جلوگیری از آسیب به تجهیزات بسیار حیاتی است. این کلیدها قادرند سریعاً برق را قطع کرده و تجهیزات را از خطرات احتمالی ناشی از این دو خطا محافظت کنند.
کلید اتوماتیک کامپکت از سیستم های نفت و گاز، صنایع دریایی و سیستم های توزیع برق در سطوح مختلف استفاده می شوند، زیرا این صنایع به طور معمول به تجهیزات بسیار حساس و ارزشمندی وابسته هستند که نیازمند حفاظت دقیق و سریع در مقابل خطرات الکتریکی هستند.
واحد تریپ TM-D در کلید اتوماتیک سه پل 200 آمپر با توجه به حفاظت حرارتی و مغناطیسی، نقش محافظتی بسیار حیاتی را در سیستم الکتریکی دارد.
حفاظت حرارتی این واحد دارای یک بی متال حساس به دما است که با عبور جریان بیش از حد مقدار تنظیم شده، داغ می شود. آنگاه بی متال خم می شود و به سمت تریپ حرکت می کند. وقتی به آن برخورد می کند، قطعات کلید توسط آن تحریک می شوند و جریان برق قطع می شود.
اما حفاظت مغناطیسی از یک سیم پیچ با هسته ی متحرک تشکیل شده است که در مواقعی که جریان زیادی، مانند اتصال کوتاه، از آن عبور کند، یک میدان مغناطیسی ایجاد می شود که هسته ی متحرک را به سمت تریپ متحرک می کند. این عمل باعث قطع جریان برق می شود.
تفاوت اساسی بین این دو حفاظت در زمان عملکرد آنهاست. حفاظت حرارتی با تاخیری مشخص عمل می کند، زمانی که جریان به مقدار تنظیم شده بیش تر شود، در حالی که حفاظت مغناطیسی بدون تاخیر عمل می کند و فورا جریان برق را قطع می کند. این دو حفاظت در کنار هم، از طریق ترکیب این توانایی ها، اطمینان از حفاظت کامل و صحیح تریپ کلید را در مواجهه با وضعیت های ناخواسته الکتریکی فراهم می کنند.
| مشخصات فنی | |
| دامنه | ComPact |
| نام محصول | ComPact NSX |
| نام کوتاه دستگاه | NSX250N |
| نوع محصول | Circuit breaker |
| برنامه کاربردی دستگاه | Distribution |
| تعداد پل | 3 پل (3Poles) |
| محافظ پل | 3t |
| جریان نامی [IN] | 200A at 40 °C |
| ولتاژ عملیاتی نامی [UE] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60Hz |
| مناسب بودن برای جداسازی | Yes conforming to EN/IEC 60947-2 |
| رده بندی | Category A |
| ظرفیت قطع اتصال کوتاه [ICU] | 85kA at 240 V AC 50/60 Hz conforming to UL 508 10kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 480 V AC 50/60 Hz conforming to UL 508 36kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 15kA at 600 V AC 50/60 Hz conforming to UL 508 |
| سطح عملکرد | N 50 kA 415 V AC |
| نام واحد بازنشانی | TM-D |
| تکنولوژی بازنشانی | Thermal-magnetic |
| نوع کنترل | Toggle |
| حالت نصب قطع کننده مدار | Fixed |
| ولتاژ عایق نامی [UI] | 800V AC 50/60 Hz |
| ولتاژ مقاومت در برابر ضربه [UIMP] | 8kV |
| قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] | 10kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 35kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 36kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 50kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 90kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| مشخصات ظاهری | |
| ارتفاع | 161mm |
| عرض | 105mm |
| عمق | 86mm |
| وزن خالص | 2.4kg |
| شرایط محیطی | |
| دوام مکانیکی | 20000 cycles |
| دوام الکتریکی | 5000 cycles at 690 V In 10000 cycles at 690 V In/2 10000 cycles at 440 V In 20000 cycles at 440 V In/2 |
| اتلاف نیرو در هر پل | – |
| پشتیبانی نصب | Backplate |
| نحوه ی قرار گرفتن | – |
| اتصال سر بالا | Front |
| اتصال منفی | Front |
| اتصال به زمین | 35mm |
| نوع حفاظت | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| رتبه ظرفیت شکست | 200A at 40 °C |
| نوع تنظیم پیک آپ طولانی مدت [Ir] | Adjustable |
| محدوده تنظیم حفاظت طولانی مدت [Ir] | 0.7…1 x In |
| نوع تنظیم تاخیر حفاظت طولانی [tr] | Fixed |
| نوع تنظیم پیک آپ حافظت لحظه ای [II] | Fixed |
| محدوده تنظیم حفاظت لحظه ای [II] | 5…10 x In |
| حفاظت در برابر نشت زمین | Without |
