کنتاکتور سری دی 12 آمپر ولتاژ 110AC اشنایدر LC1D12F7 – کنتاکتور سری D

معرفی کنتاکتور 110 ولت اشنایدر مدل LC1D12F7

کنتاکتور اشنایدر یک سوئیچ الکتریکی است که به عنوان یک کلید زنی عمل می کند و برای خاموش و روشن کردن یک مدار الکتریکی استفاده می شود. این دستگاه با ساختاری به هم پیوسته و قابل نصب به راحتی در سیستم های برقی مورد استفاده قرار می گیرد. کنتاکتور نوعی خاص از رله ها هستند که در دستگاه هایی با ظرفیت تحمل جریان بالاتر به کنترل بارهای الکتریکی کمک می کنند، در حالی که رله ها بیشتر برای دستگاه هایی با جریان پایین تر به کار می روند.
این کنتاکتورها از بخش های مختلفی تشکیل شده اند که شامل مدار کنترل فرمان، بوبین کنتاکتور و مدار قدرت می شوند. هر بخش به ویژگی های خاصی بر اساس نیاز کاربرد مرتبط با آن بخش مجهز است. ویژگی های مشترکی نیز از قبیل ولتاژ عایقی، ولتاژ نامی، ولتاژ بوبین، حد نهایت ولتاژ عایقی و مشخصات پلاتین های کمکی در این کنتاکتورها گنجانده شده اند.

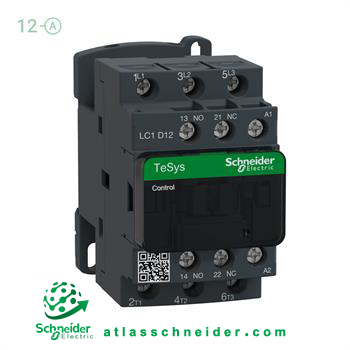

کنتاکتور 110 ولت LC1D12F7 یک کنتاکتور AC از سری D اشنایدر است که جریان نامی آن 12 آمپر می باشد. ولتاژ بوبین آن 110 ولت AC می باشد و حداکثر ولتاژ کاری آن 690 ولت است. این کنتاکتور سه پل (باز یا NO) دارد و با رعایت استانداردهای جهانی مانند EN 60947-4-1 و EN 60947-1 تولید شده است.

اجزای سازنده کنتاکتور

سیم پیچ: سیم پیچ، اجزای اصلی کنتاکتور را تشکیل می دهد. این جزء مسئول تولید نیروی محرکه است که برای بستن کنتاکت ها مورد استفاده قرار می گیرد. نیروی محرکه این سیم پیچ یا مغناطیس کنتاکتور تولید شده و سپس سیم پیچ و کنتاکت ها توسط یک بدنه به طور محکم حفظ می شوند.
بدنه: بدنه کنتاکتور به عنوان یک پوشش حافظ و عایق عمل می کند. مانند دیگر وسایل، این بدنه از مواد مختلفی مانند پلی کربنات، پلی استر، نایلون 6، باکلیت، و پلاستیک های ترموستینگ تهیه می شود. وظیفه آن فراهم کردن عایق و محافظت از تماس پرسنل با کنتاکت ها است.
کنتاکت ها: کنتاکت ها به عنوان یکی از اجزای اصلی کنتاکتور، نقش اساسی در انتقال جریان کنتاکتور بازی می کنند. این کنتاکت ها مسئول انتقال جریان الکتریکی هستند و در عملکرد کنتاکتور نقش اساسی را ایفا می کنند.
