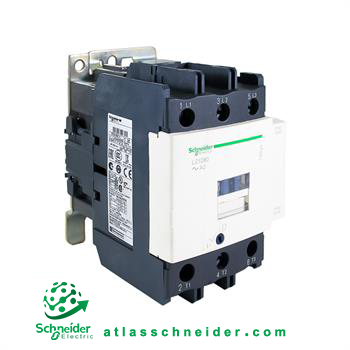

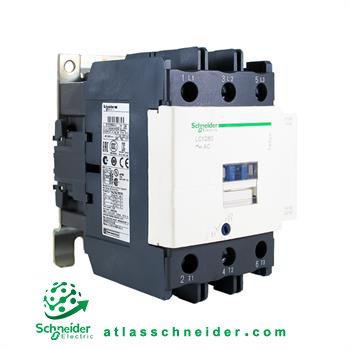

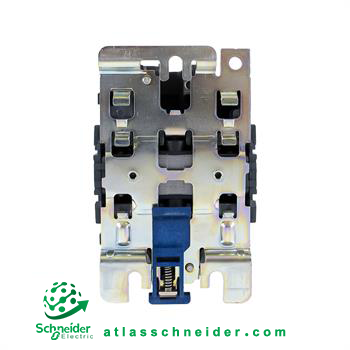

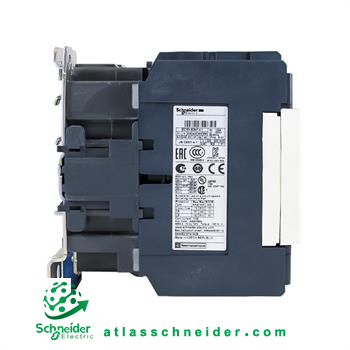

کنتاکتور سری دی 80 آمپر ولتاژ 220AC اشنایدر LC1D80M5 -کنتاکتور سری D

ساختمان و اصول کار کنتاکتور اشنایدر LC1D80M5

کنتاکتور مدل LC1D80M5 اشنایدر به ساختاری متنوع و کارکرد قابل تنظیم با استفاده از میدان مغناطیسی می پردازد. این کنتاکتور از یک هسته مغناطیسی و یک سیم پیچ الکتریکی تشکیل شده است. هسته دارای بخشی متحرک است که توسط یک فنر نگهداشته می شود و به طور متناوب به سمت و برخودگرای از قسمت ثابت جدا می شود.
کنتاکت های عایق شده از یکدیگر به این هسته متصل و با حرکت متحرک، تماس برقرار یا قطع می شود. در بخش ثابت هسته، کنتاکت های دیگری به صورت محکم نصب شده اند. زمانی که جریان الکتریکی از سیم پیچ مغناطیسی عبور می کند، نیروی مغناطیسی باعث می شود که کنتاکت های متحرک به کنتاکت های ثابت فشرده شده و یک یا چند فنر فشرده یا کشیده می شوند.
در هنگام قطع جریان یا کاهش ولتاژ، نیروی فنرها باعث جدا شدن کنتاکت ها از یکدیگر می شود. نیروی کششی که توسط بوبین ایجاد می شود، دارای نوسانات است زیرا ولتاژ ورودی به بوبین به صورت متناوب تغییر می کند. در لحظاتی که نیروی کششی بیشتر از نیروی مقاومت فنرها باشد، هسته کنتاکتور جذب شده و در لحظاتی که نیروی کششی کمتر از مقدار نیروی فنرها باشد، هسته آزاد می شود.
این حرکت ناشی از تغییرات نیروها باعث لرزش هسته متحرک و ایجاد صدا می شود. برای رفع این نوسانات، یک حلقه بسته به عنوان آهنربای ثانویه در سطح قطب ها جاگذاری شده و حرکت هسته را برطرف می نماید. این حلقه به عنوان یک سیم پیچ ثانویه عمل کرده و با ایجاد فوران مغناطیسی فرعی در مدار هسته، به کنترل لرزش و صدا کمک می کند.
